怎么设置中控的WAN口IP地址

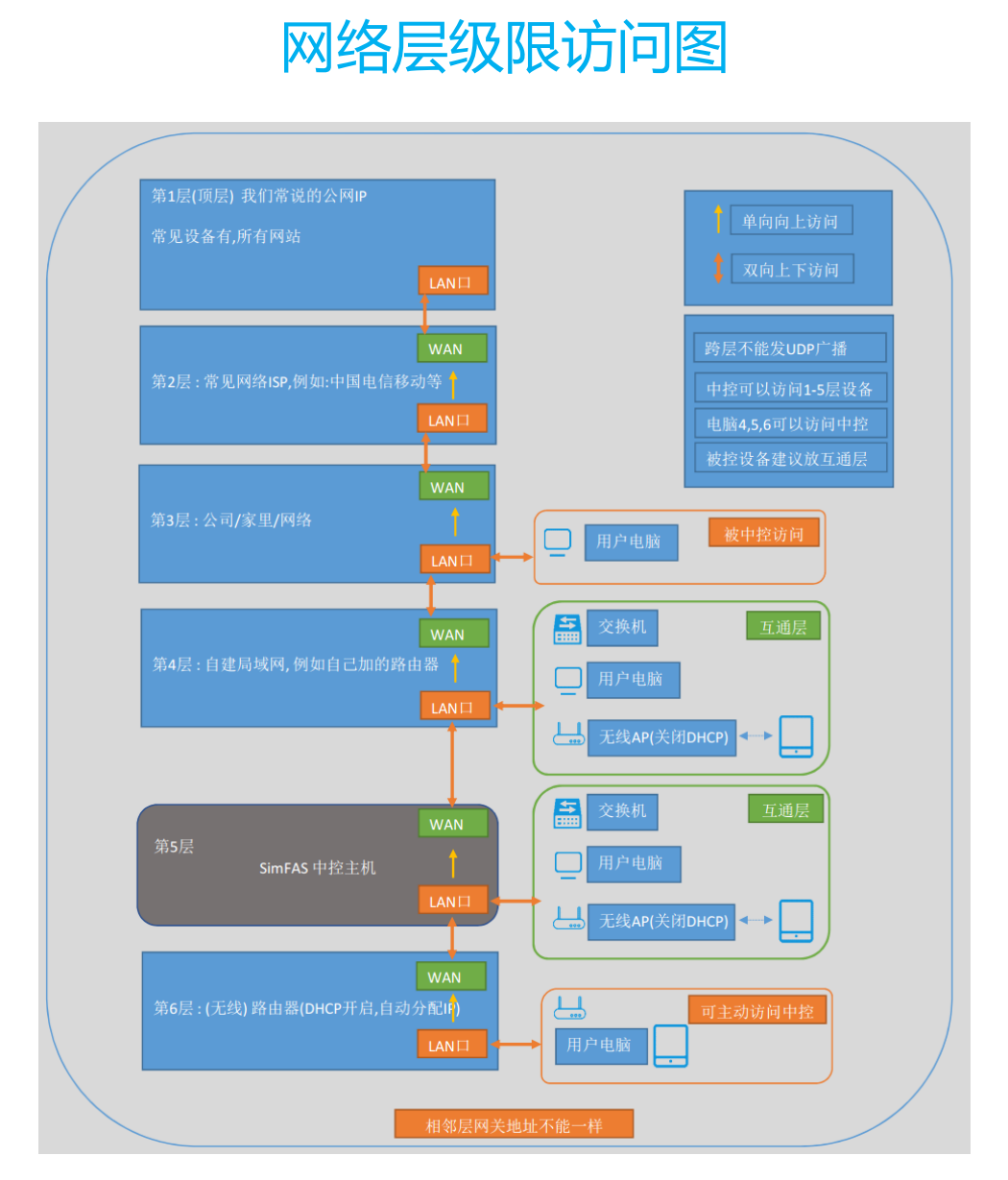

中控连入其它局域网

1.中控自带LAN口可以自行组一个 192.168.20.x的局域网.
2.同时中控还有一个WAN的网口,可以接入别的局域网或者互联网.

一般情况下,只需要修改WAN口IP,LAN口的192.168.20.1不要变动,用于编程等.

通过这2个IP,浏览器,APP等都可以正常访问中控.

设置WAN口的IP地址

1.默认的情况下WAN口是和电脑一样自动获取IP的.

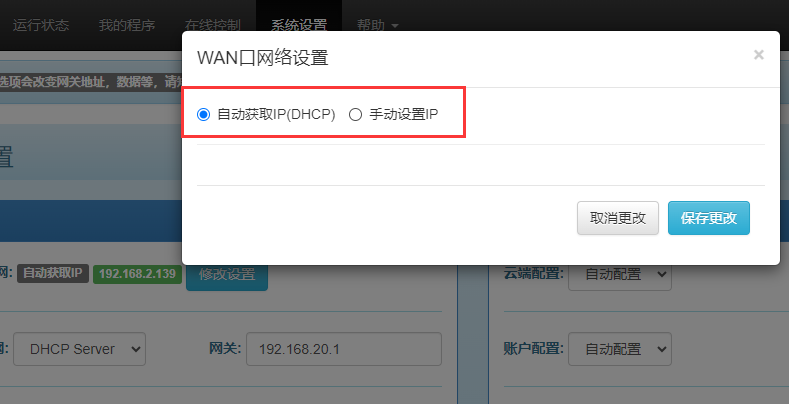

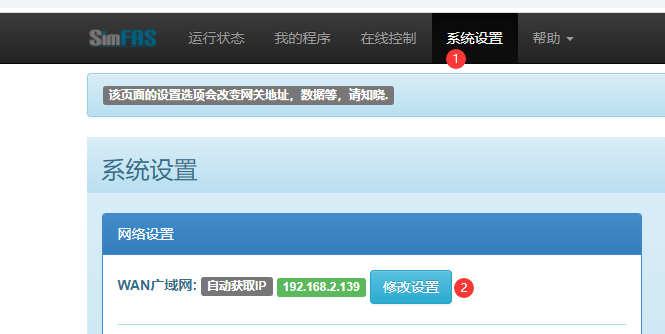

2.当然WAN口也支持手动设置IP,方法如下

务必注意,中控默认网关IP192.168.20.1 不要修改,另外WAN口不可以使用192.168.20.x的网段
否则,网络会回环混乱,无法正常通讯.

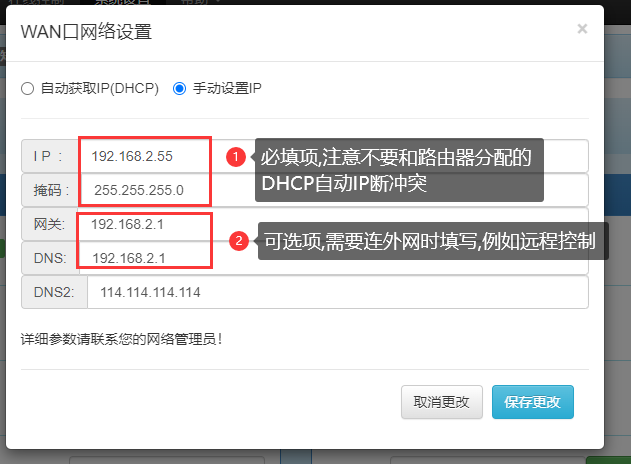

手动设置IP注意事项

1.手动设置的IP地址不能是路由器dhcp 自动分配的范围,不然会导致IP冲突,网络不稳定.
2.DNS如果不设置,那么中控将无法访问互联网,无法正常使用远程云端编程功能.
3.如果需要上网,DNS可以配置为 114.114.114.114 或其它可用的DNS
4.如果不熟悉,请务必联系项目网管.

固定wan口的IP

当使用WAN口连入其它网络时,我们需要固定中控IP,这样平板的APP就可以正常快速的和中控连接.
固定中控的IP有2个办法:
1.中控的WAN口设置为自动获取IP,在WAN口上一级路由器上做 MAC和IP绑定,详细操作可查阅路由器说明,各品牌设置不一样.
2.通过上述手动设置IP的方法,设置一个固定IP,### 务必注意 ,手动设置的IP不能和路由器DHCP分配的IP网段重叠.
否则会出现各种不稳定.

从WAN口访问中控

1.除了 LAN口自带的 192.168.20.1可以访问中控外
2.WAN 口获取到的IP也可以正常访问中控, 例如上图可以通过 http://192.168.2.139/ 访问中控
3.电脑/平板访问中控,那么电脑/平板和中控必须在同一个网段.

软件配置

如果不想换网线,直接从WAN口所在的网络修改中控,可以通过SimAPP_Maker操作.

1.电脑连入中控WAN口所在的交换机,和中控在同一个网段

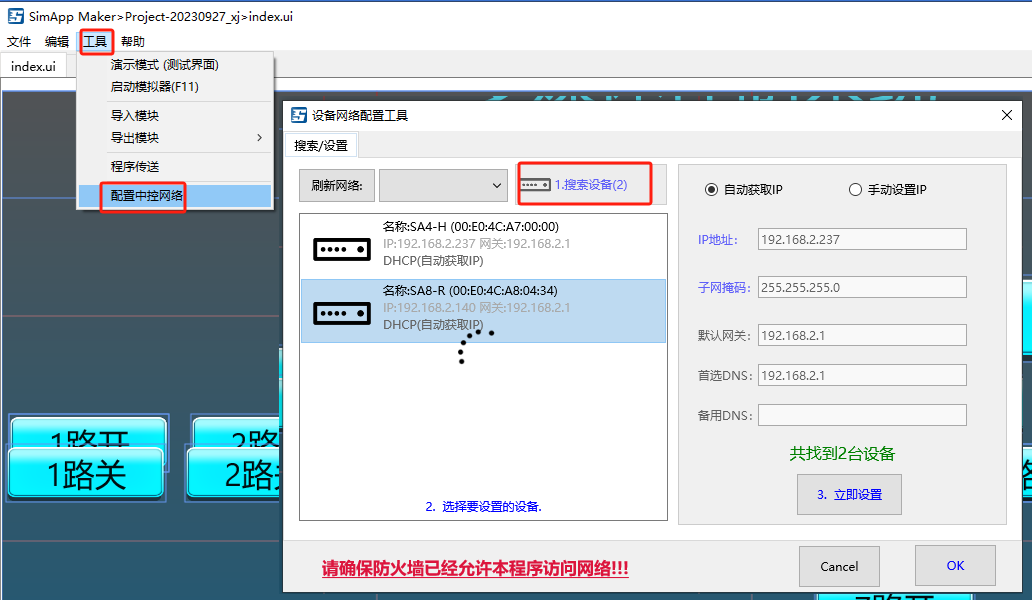

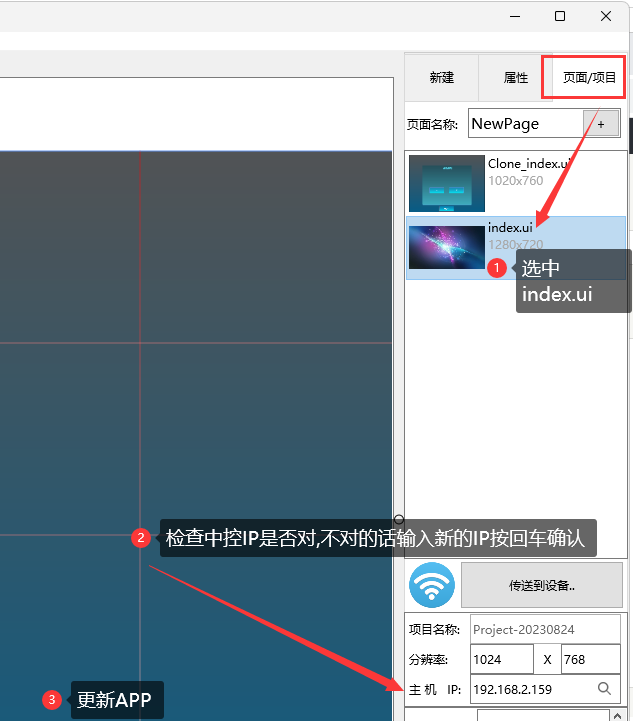

2.电脑重新打开SimAPP_Maker按下图操作


判断连接

如果出现无法正常访问中控,请先通过Ping指令判断电脑和中控是否正常,

电脑键盘按 WIN+R 然后输入 cmd 打开命令行窗口
输入网络指令 ping 192.168.2.159 -t 并回车,ping 30秒左右

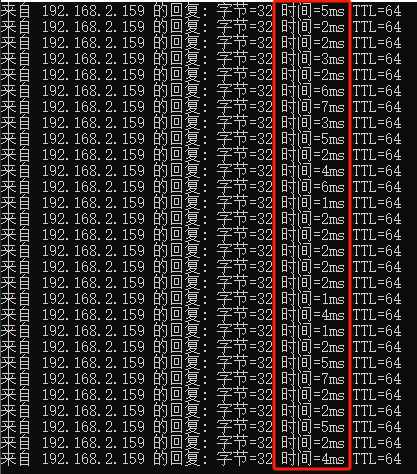

正常的网络,网络延时应该在10ms以内,如下图所示.
如果出现超时,掉包(某次超过10ms)等情况,请检查网络设置其中包括
A: 中控IP设置,注意IP不要冲突,特别和DHCP段比较容易冲突,另外核对掩码和网关配置.
B: 交换机/路由器配置,注意VLAN隔离配置.
C: 物理网线是否良好.
D: 电脑存在多个网卡(先禁用其它不用的网卡)
