控制方式

  • RS232串口控制
  • 网口控制(PJlink协议)

Pjlink介绍

Pjlink是一种用于控制和管理投影仪的协议。它是由日本的投影仪制造商共同开发的，旨在提供一种统一的标准，使不同品牌的投影仪可以通过相同的协议进行控制。Pjlink协议可以通过网络连接来控制投影仪，包括开关机、调整亮度、调整音量、切换输入源等功能。通过Pjlink协议，用户可以方便地远程控制投影仪，而不需要直接接触投影仪本身。Pjlink协议还提供了一些额外的功能，如获取投影仪的状态信息、监控投影仪的使用时间等。这些功能对于投影仪的管理和维护非常有用。总的来说，Pjlink协议使得投影仪的控制和管理更加方便和灵活，特别适用于需要远程控制投影仪的场景，如展厅,会议室、教室等。

Pjlink设置

使用Pjlink协议进行控制,需要配置投影机，您可以按照以下步骤进行操作：

    • 确认投影机支持Pjlink协议：在投影机的用户手册或规格说明中查找是否支持Pjlink协议。如果支持，可以继续进行配置。
    • 连接投影机和网络：将投影机连接到您的网络中，可以通过有线或无线方式连接。确保投影机和您的计算机或中控系统在同一网络中。
    • 设置投影机的IP地址：在投影机的设置菜单或网络设置中，设置并记录下投影机的IP地址。这个IP地址将用于后续的Pjlink控制配置。
    • 确保 电脑可以 Ping通投影机,如果PING不通,请查看投影机的网线,在交换机这边是否亮灯(闪烁).
    • 如果投影机网口的灯不亮,请联系投影机厂家,或者查看说明书进行配置,常见的是 开启了节能模式,网卡没有电.
    • 设置投影机的密码, 如果有密码可以尝试清空,或者修改为简单的:123456等,并记住.

    请注意，不同品牌和型号的投影机可能会有一些细微的差异，配置步骤可能会有所不同。建议您查阅投影机的用户手册或联系投影机制造商获取更详细的配置指南。

    中控编程

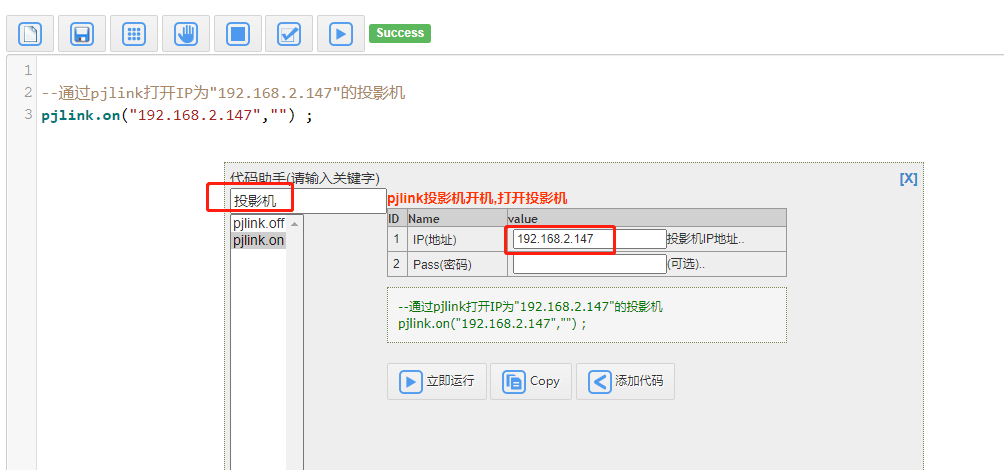

    • 打开编程界面,在代码助手输入关键字 投影机
    • 如果需要关闭投影机,选 pjlink.off 如果需要打开投影机,选 pjlink.on
    • 输入投影机的IP和密码(可选)


    • 可以点击 立即运行进行测试,如果OK后,就把自动生成的代码添加到您的程序.

    调试方法

    • 按照上述方法配置和调试后, 可以在下图位置查看返回信息,错误信息等


    • 出现无法连接,一般是网络问题,检查投影机是否可以PING通,中控和投影机是否在同一个网络.
    • 出现密码错误,一般是输入的密码有误,可以修改简单密码或者清空密码后重试.
