RS232接线通讯原理

在RS-232 串口设备通信中，只需要 3线（即只使用三根线）的连接方式，两个设备之间就可进行 全双工异步串行通信。

🔌 接线方法（两设备直连）

也就是说,不管两个设备的接线端子是什么头子,只要按照：

• A 的 TX 接 B 的 RX
• A 的 RX 接 B 的 TX
• A 的 GND 接 B 的 GND

这样A-B双方能通过RS232互相通讯收发数据.

线路测试

RS232设备,中控和被控设备接好,通电后,通过万用表分别测试 RX-GND 和 TX-GND的两组电压,接线正常的情况下,
两组电压都是5V以上,只有有一组电压是小于5V,那就接错了,把TX和RX的线反一下,然后再测试!

中控串口说明

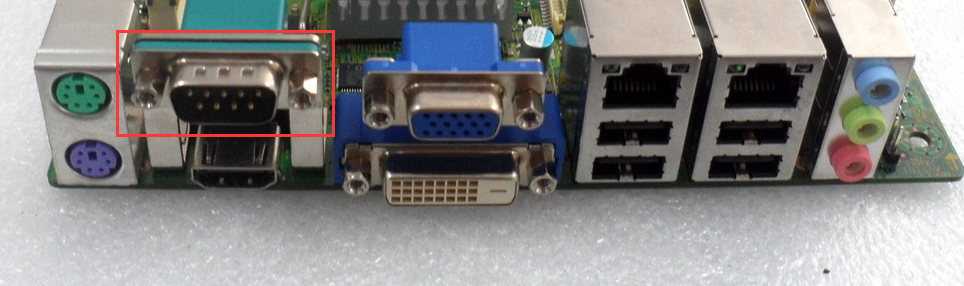

中控自带了串口就是我们平常说的RS232串口,COM口,但是我们常见的一般是DB9接口,如下图

为了方便工程施工,一般串口我们就布网线,所以我们中控物理接口就用了RJ45,但是它本质上也是串口,和上图的没有区别,
只是接口不一样而已.

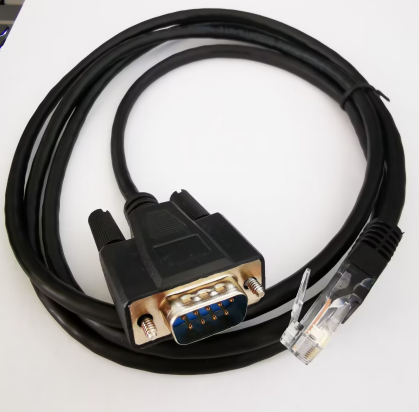

中控主机一般有带1-2根成品线,如图所示

自制串口线

除了用上面的成品线,你还可以自己制作不同长度的线,

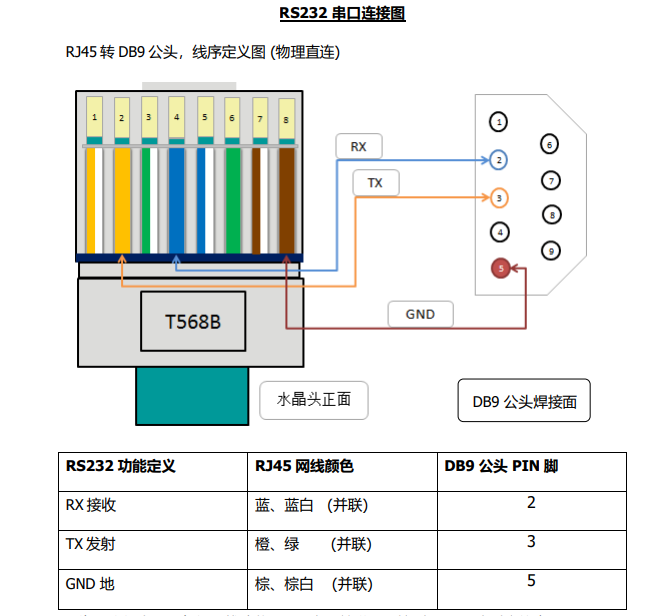

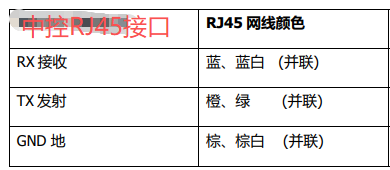

下面用一根网线+一个水晶头+一个DB9的公头就可以做出和电脑一样的DB9串口公头,接线方法如下

注意事项

1.为了降低内阻，每组网线(例如: 橙、绿) 并联后焊接到 DB9 公头对应的脚上.
2.当控制线超过 20 米时，请采用内阻低（10 欧/100 米）的无氧铜网线。
3.测量线路是否正常: 使用万用表测量 TX 和 GND 之间的电压应该高于+5V，RX 和
GND 之间电压应该低于+2V .

1. 请根据受控设备的 RX/TX 脚定义，中控的 TX 脚应接到受控设备的 RX.
2. 其它不用的网线请留空，不要并联！
3. 网线只是传输线，传输的还是 RS232 电平信号，水晶头只是一个插头，和 DB9 一样.

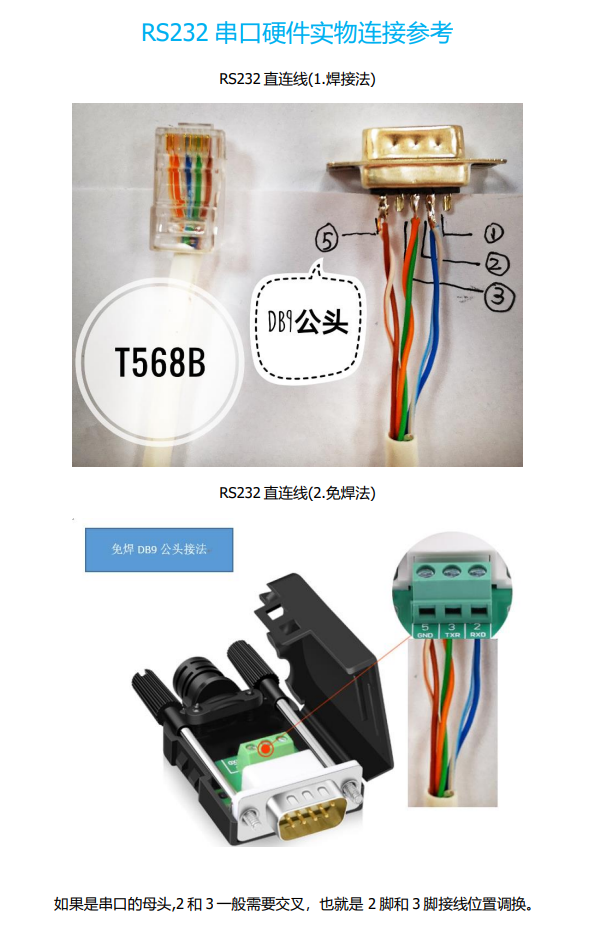

实物图

串口可以传多远

串口线的长度取决于线材质量,普通纯铜的网线,正常的传输距离可以达到50米.
带屏蔽的纯铜网线,正常传输距离可以达到100米.

网线选材

品质优良的传输网线，可以有效减少你工程实施时的干扰，保证系统稳定。
当控制信号传输线超过 30 米时，我们强烈建议您采用
