电气原理图

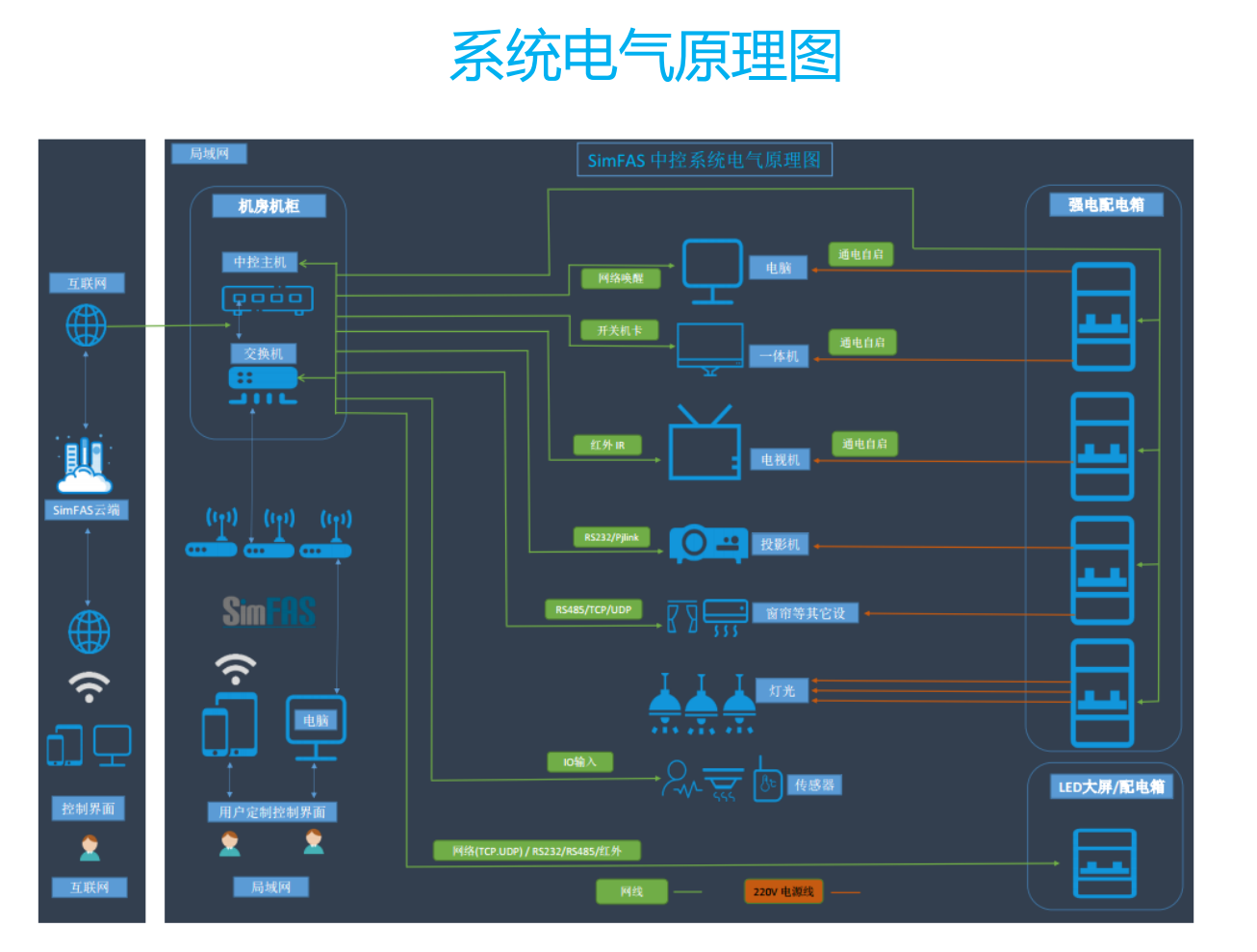

下图展示中控和其它设备的系统图, 拓扑图.
中控布线要点
1.现场要控制的每台设备布两根线,1根220V电源线到配电箱,1根网线到中控机柜.
2.只控220V开关的非智能设备(例如灯光),只需要把每路强电单独拉到配电柜,不需要网线.
3.配电箱(普通配电箱/LED配电箱) 一根网线 到中控机柜.
4.其它网络像平常一样布线.
网线多用途
现场布的用于中控的网线,除了可用来传输网络外,还可作为串口,红外,RS485,IO等等弱电传输数据线.

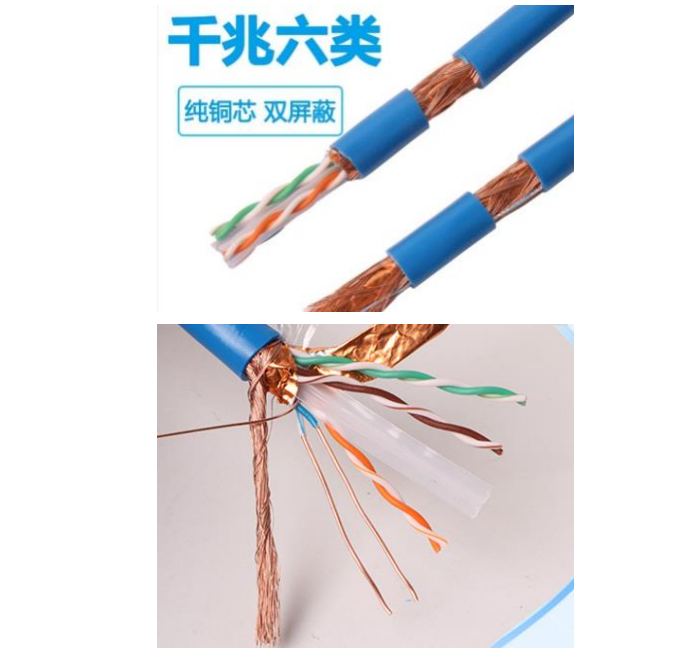

网线要求
品质优良的传输网线，可以有效减少你工程实施时的干扰，保证系统稳定。
当控制信号传输线超过 30 米时，我们强烈建议您采用
0.58 无氧铜网线 ]
布线要求,中控布线,线材要求,网线要求,中控如何布线
最后一次更新于2024-11-26
