红外功能简介

中控自带了红外学习和红外发射的功能, 用于代替设备自带的遥控器,可以复制遥控器上全部的功能,并通过中控的红外发射接口把红外信号发射出去,实现复制遥控器功能并控制设备的目的.

硬件接口介绍

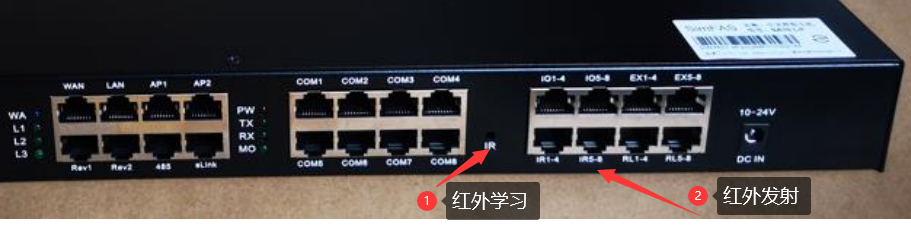

中控自带了一个红外学习接口,还有8路红外发射接口(分布在2个网口),接线见红外接线

接线范围

中控主机-------(50米)-----红外发射头----(3米)--电视(红外接收口)

线材建议实用纯铜网线,上面距离为最大距离,红外发射头建议贴在受控设备接收框.

使用步骤

要用中控自带的红外控制设备, 原理步骤以下:

• 通过中控自带的红外学习功能,把 遥控器需要用到的按键一个个学习到中控主机内部
• 通过中控编程指令ir1.send 发送遥控按键,控制受控设备.

检查遥控器是否为红外

• 只有红外遥控器的按键才可以被学习和复制,蓝牙,2.4G,RF(例如汽车)遥控器等是不可以被学习的.

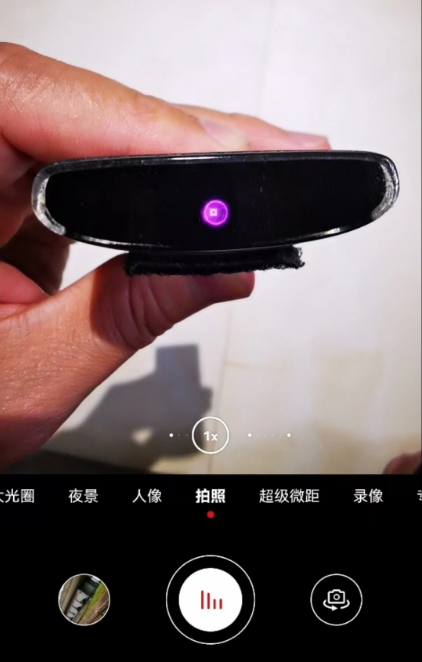

• 确认遥控器是否为红外的最简单办法,就是打开手机拍照功能,用遥控器对着摄像头,然后按任意键
• 如果可以看到一闪而过的白光(紫光)那么它就是就是红外遥控器,否则不是,如下图:

红外学习

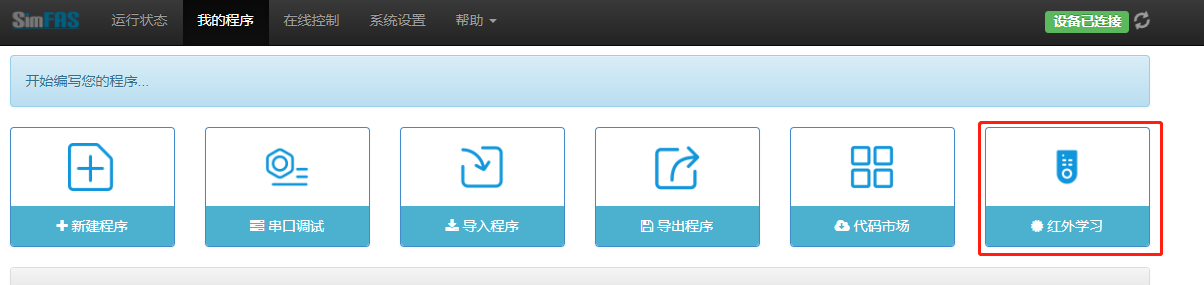

• 打开中控后台管理,进入红外学习

• 准备好红外遥控器,关掉中控附近比较亮的日光灯,避免干扰.

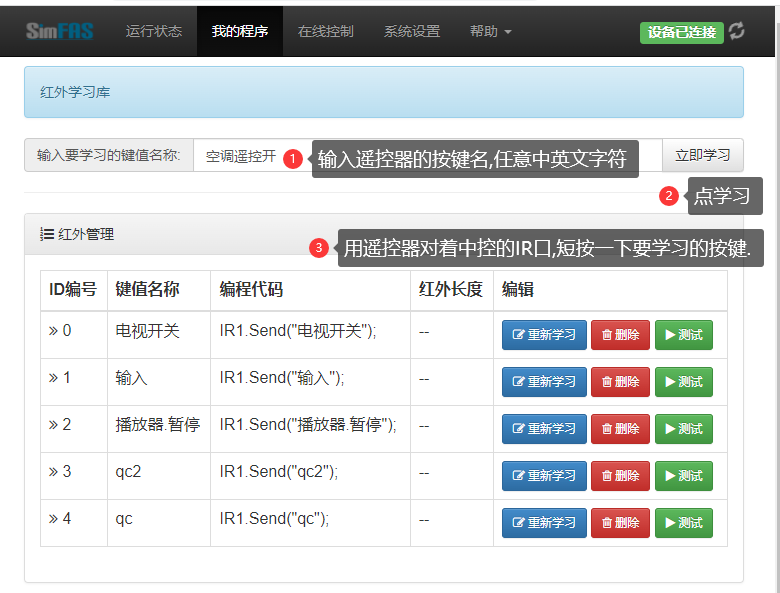

• 输入键名,点立即学习,然后用遥控器对着中控IR口短按一下要学习的按键.

• 中控会有滴的一声响,那么说明中控已经学习并保存了红外遥控按键.
• 刷新一下网页页面,会发现刚刚学习的按键,点一下右边的测试按钮,如果中控有滴滴的响,说明学习好了.
• 重复上面步骤学习下一个按键,学习保存好所需的所有按键.

红外接线

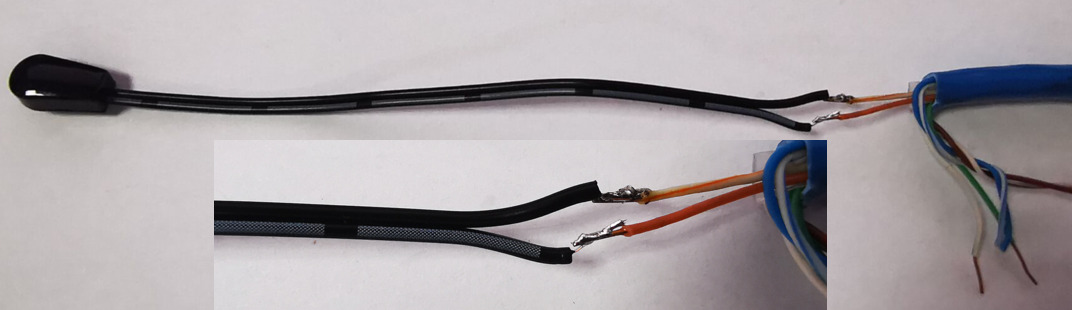

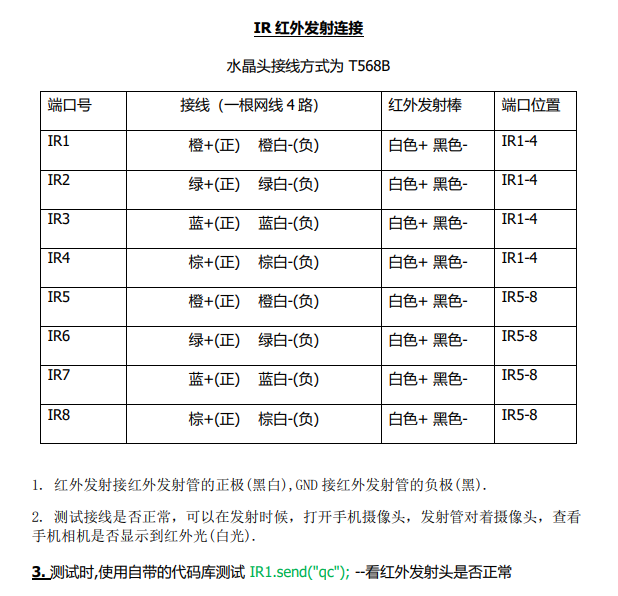

• 做一根测试网线两头接好水晶头,测试OK后,中间剪断,按下图接第一路,网线水晶头接中控IR1-4网口.
• 实物图,第一路红外 [ir1] 接线 <建议在电脑查看>

红外发射

• 点 红外学习 页面的 测试按键,就会默认从IR1(第一个红外口)发送红外信号出来.

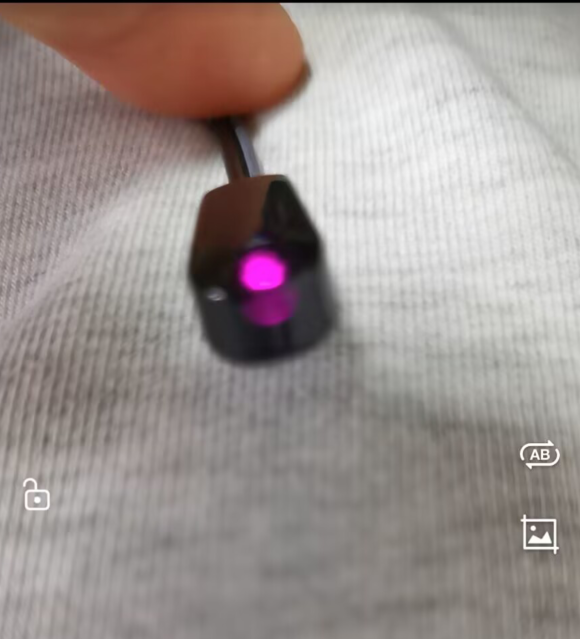

• 用 手机 检查遥控器是否为红外 ,当按测试按键时,看看第一路红外发射头有没有信号发出.

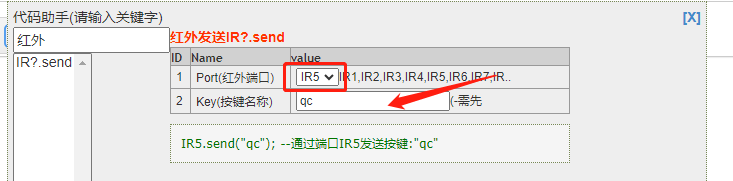

• 如果要从其它端口发送,只需要把代码中的IR1,改成IR2,或者IR3等就可以了,按键名称必须是你学习的时候输入的.

功能测试,问题排查

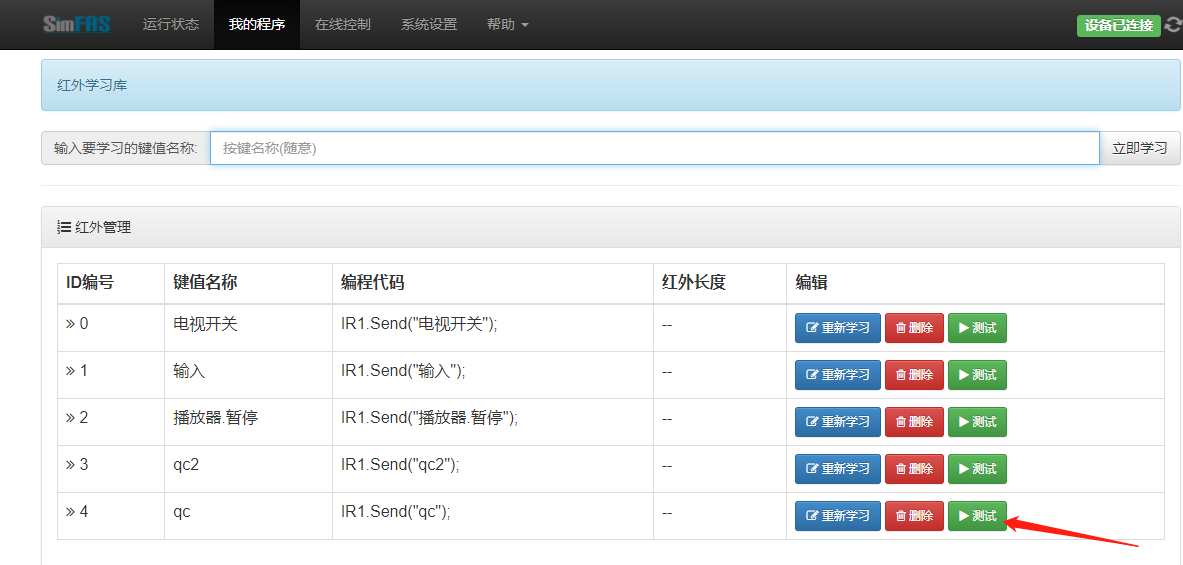

• 这个QC按键已经学习好的,用来测试线路是否正常的,请连接好第一路红外发射头后,先点这个测试按键,确保红外发射头接线对.
• 如果不确认线序,可以在第一路接2个红外发射头子(一个正接一个反接),按测试按键时, 用手机摄像头看是否有信号发出.
• 都OK后,红外头子接到受控设备的接收位置旁边,并固定起来.
