受控设备要求

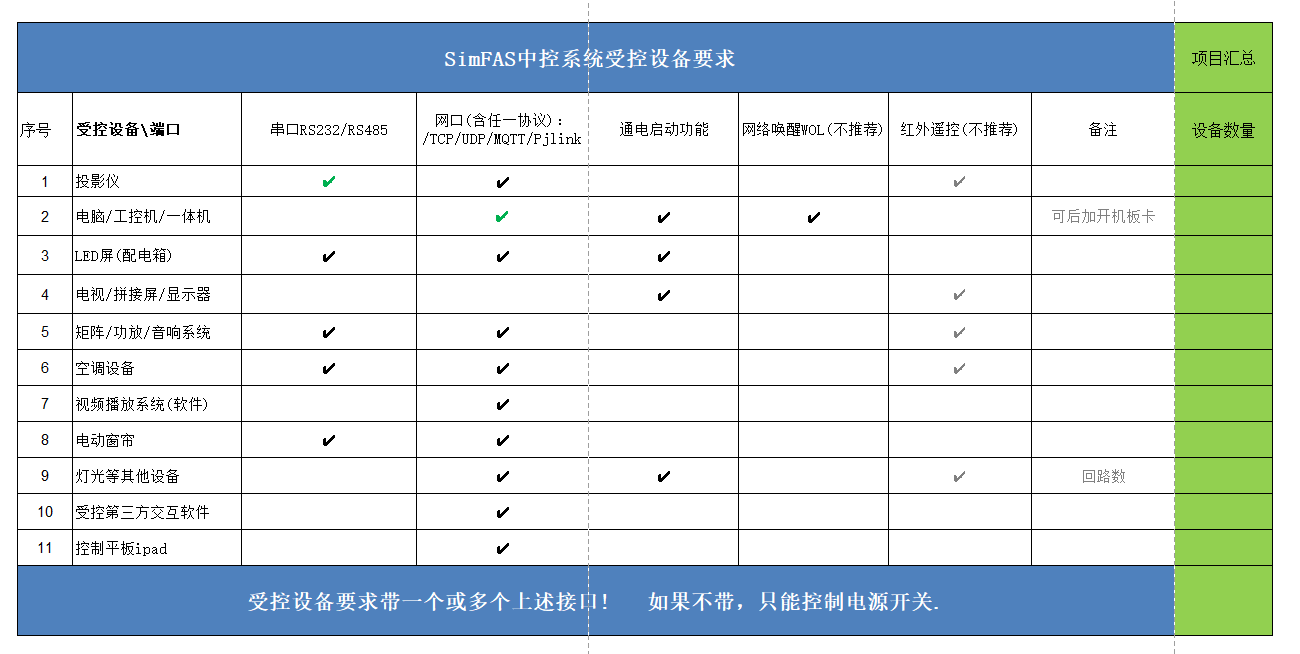

什么设备可以接入中控呢,简单说,设备带有串口(RS232,RS485)/网口/红外/任一接口就可直接接入中控系统,
如果不带，可以增加一个中间件网关接入中控,如果没有网关,就只能控制设备的电源开关.详细见下图
很重要的步骤
在接入中控前,请先用电脑的RS232/RS485或网口去直接连接受控设备,用调试软件去测试控制,调通后再接入中控.
此操作的目的是确保硬件接线和厂家提供的协议都是正确的,这样可以有效排查问题,大大提高效率.
在遇到问题时候,把调试软件的参数截图给受控设备的厂家,他们能看懂,可以更好的给您提供技术支持. 因为他们不一定会用中控.
在过去的经验发现,设备不受控基本就2个问题:
- 硬件接线有问题
- 受控设备协议不对。(重点检查波特率和协议)
所需硬件
- 笔记本电脑: 带

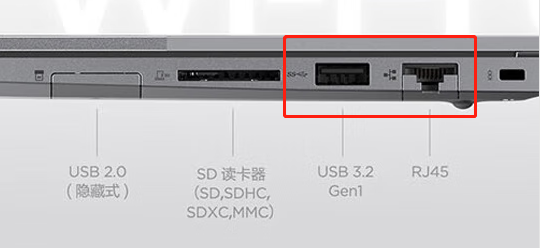

USB口,RJ45网口(优先),wifi

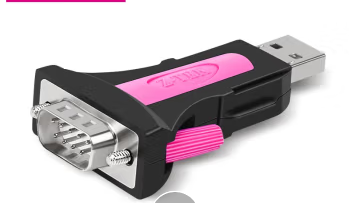

- USB转串口(RS232)

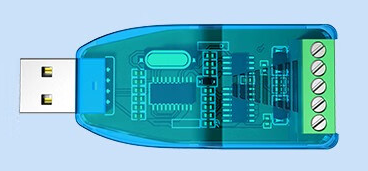

- USB转RS485
- RS232转RS485()

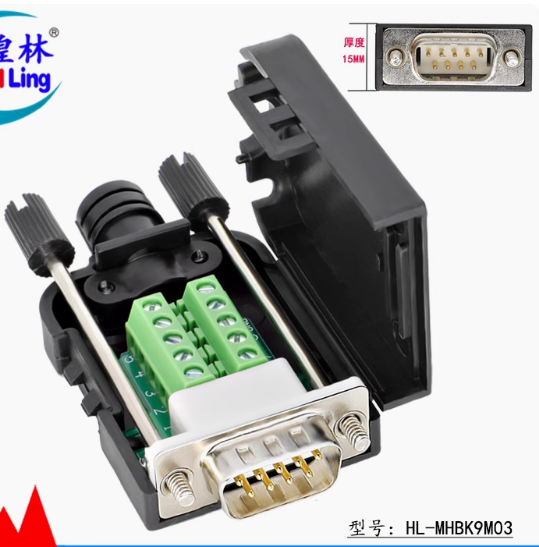

- RS232 DB9 免焊头
所需软件
- 调试RS232/RS485设备可以使用串口调试助手.
- 调试网络设备可以使用socket网络调试助手.
这里有个第三方软件调试工具包: !立即下载
也可以使用厂家提供的调试工具.
RS232硬件连接
RS232出来的是DB9公头,我们要用到的是 2脚,3脚,5脚
RS485硬件连接

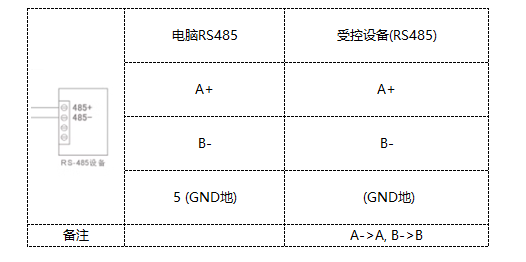

RS485出来的是接线柱,我们要用到的是 A(T/R)+ 和 B(T/R)-
网络硬件连接
把电脑接入和受控设备相同网络,配置好受控设备IP,确保电脑可以ping通受控设备即可.
RS232/RS485调试
先根据厂家提供的接线图,把线路接好.

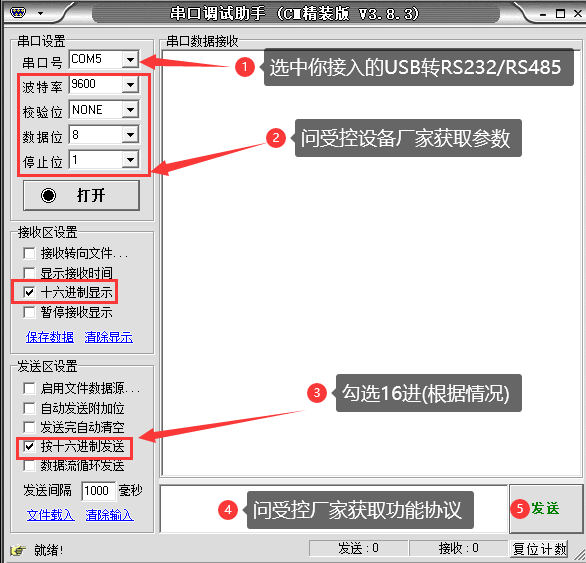

RS232/RS485使用该软件调试,具体参数协议联系受控设备厂家.
网络tcp/udp调试

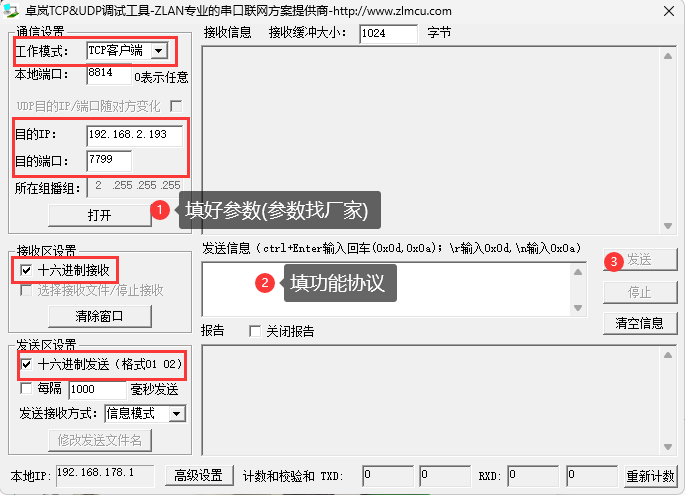

网络设备和调试用电脑连接到交换机后,根据设备厂家的说明,配置好设备IP,PING通后,用下面软件调试.
红框的位置,具体咨询受控设备厂家.
TCP网络控制中:
A控制B, A是客户端,B是服务器端, A主动连B的IP和端口,并按协议发数据.
服务器端需要提供给客户端 IP地址,和端口 以及协议.
中控一般应用中,作为客户端,在特殊应用,例如设备要控制中控时,中控作为服务器端,例如app控制中控,详见中控SDK编程.
接入中控(硬件)
使用电脑调试通了连线和协议后,就可以接入中控了

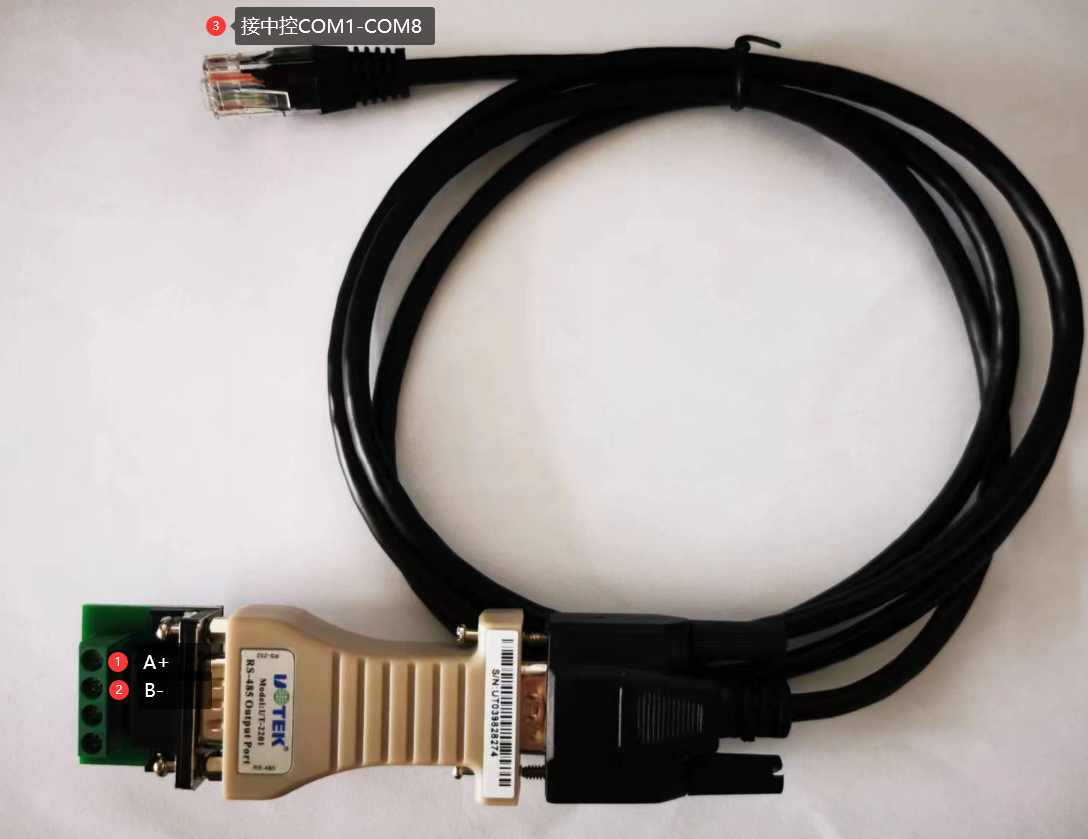

- RS232设备的话,可以直接用中控自带的成品线接到受控设备.

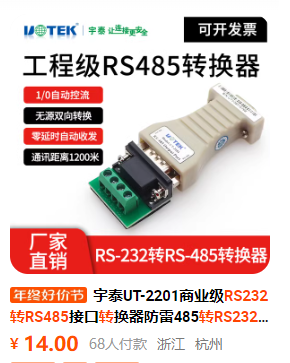

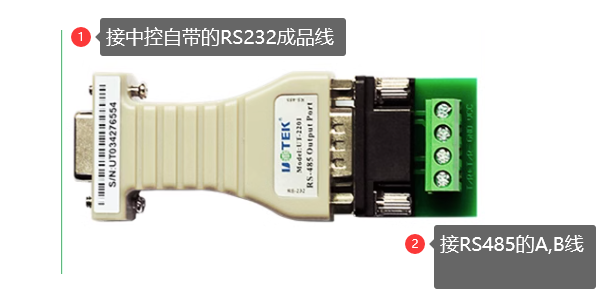

- RS485设备的话,需要另外采购一个RS232转RS485转接头,推荐使用
宇泰UT-2201
接入中控(编程)

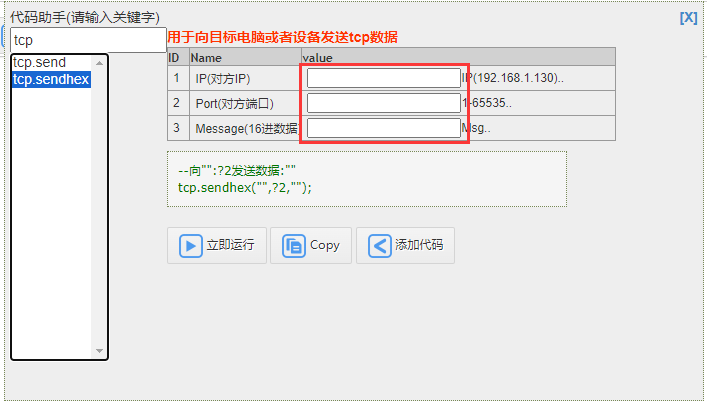

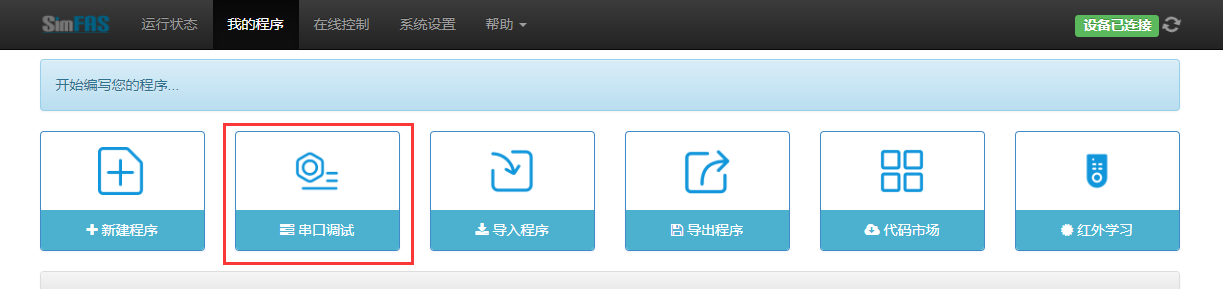

- 串口RS232/RS485 中控自带了类似电脑上面用的串口调试软件和TCP/UDP调试软件,操作方法一样,会自动生成代码.
- 网络tcp/udp
协议参考

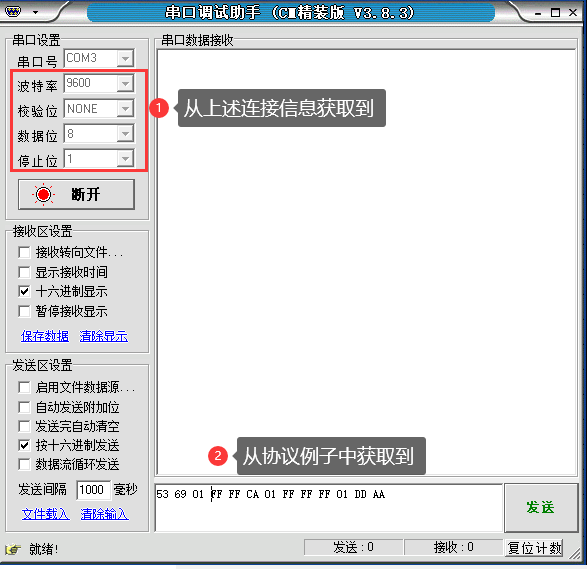

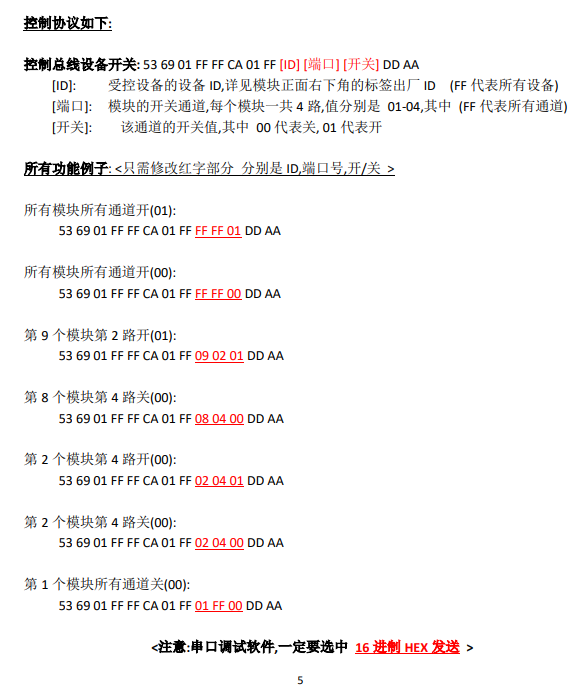

下面是RS232的协议,可以参考一下,从协议中可以看到是RS485控制,其中包括波特率,控制协议等.
不同的厂家不同的设备,相关波特率和协议不尽相同,请仔细查阅.
从上面的协议可以得出相关参数和协议,连接好硬件后,通过调试软件就可以进行控制.
如果按照厂家给的连接方法和协议还是不能控制,请仔细检查连线,或者找厂家咨询一下是否协议有误.
可以把您调试软件的截图,发给受控设备厂家,让他们帮忙确认一下设置和协议是否对.
注意区别一下,协议是不是16进的,如果是16进的,发送前需要先勾选16进制选项,然后填协议发送.
